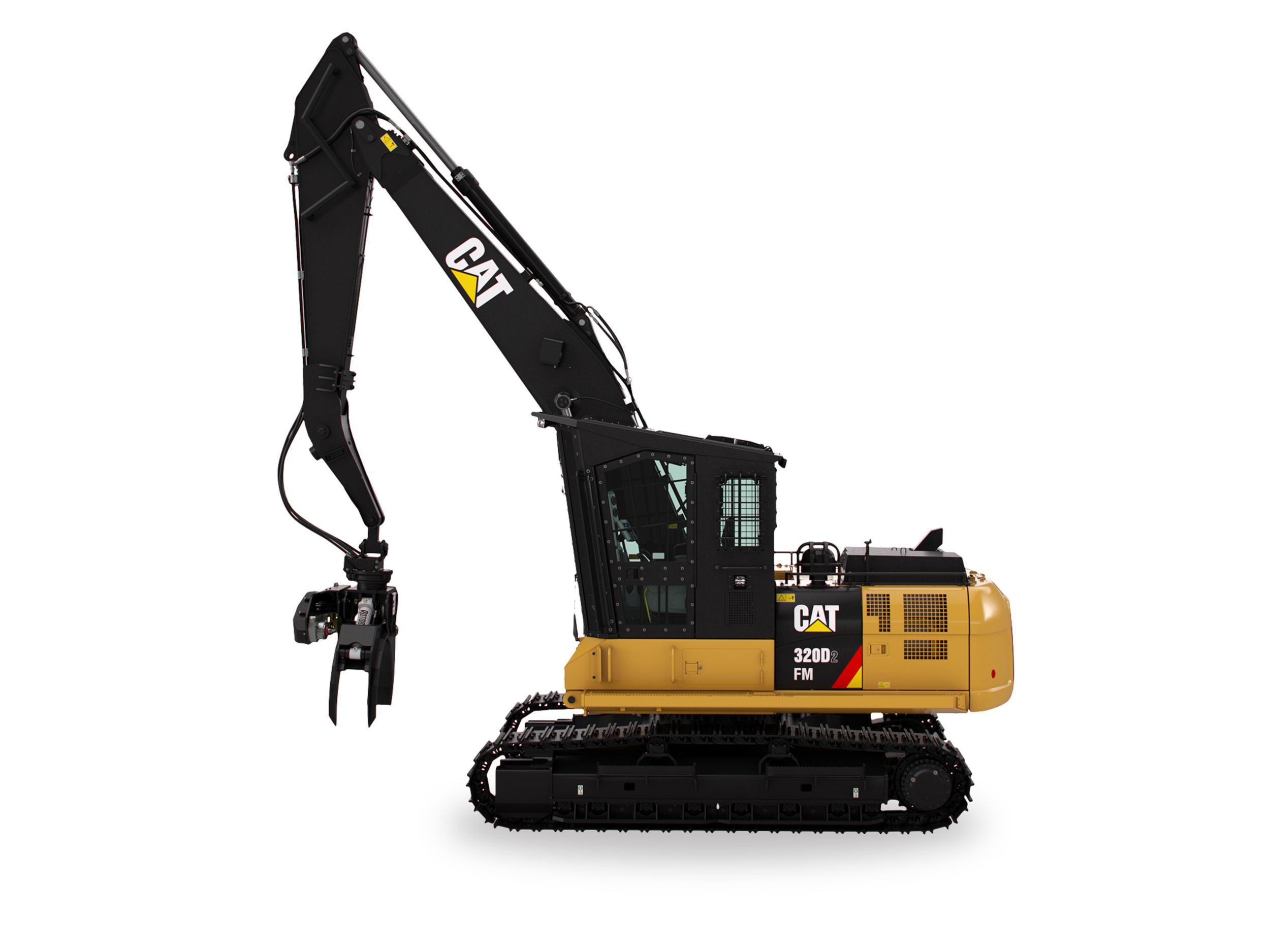

MÁQUINAS FLORESTAIS 320D2 FM


VISÃO GERAL

A D Série 2 incorpora inovações para melhor eficiência de combustível e desempenho, maior durabilidade e máxima produtividade.

PESOS

UNIDADES:
Florestal Geral (HW)27330.0 kg
Feller Buncher (HW)28410.0 kg
Log Loader (LC/HD)25200.0 kg
ObservaçãoPeso operacional com articulação frontal e cabine e massalote padrão. Não inclui o acessório da ferramenta de trabalho.

CAPACIDADES DE REABASTECIMENTO EM SERVIÇO

Tanque de Combustível410.0 l
Máximo de Combustível com Todos os Tanques Opcionais820.0 l
Sistema de Arrefecimento25.0 l
Óleo do Motor30.0 l
Comando de Oscilação8.0 l
Sistema Hidráulico (incluindo tanque)260.0 l
Reservatório Hidráulico138.0 l
Comando Final (cada) - Florestal Geral13.0 l
Comando Final (cada) - Log Loader10.0 l
Tanque de Combustível - Opcional Frontal Direito Auxiliar410.0 l

PADRÕES

FreiosSAE J1026 APR90
Specification Name Too LongROPS em conformidade com a ISO 8082-2: 2011, OPS em conformidade com a ISO 8084: 2003, FOPS em conformidade com a ISO 8083: 2006 Level II, OR OSHA (Occupational Safety and Health Administration) 437-007-0775, WCB G603/G604/G608

SISTEMA HIDRÁULICO

Máx. pressão - Implementos35000.0 kPa
Máx. pressão – Oscilação25000.0 kPa
Máx. pressão – Percurso35000.0 kPa
Sistema Piloto - Fluxo máximo23.1 l/min
Sistema Piloto - Pressão máxima3920.0 kPa
Sistema do Implemento Principal - Máx. Fluxo no Percurso (2x)214 x 2 l/min (56,5 x 2 gal/min)
Sistema Principal - Fluxo Máximo em Operação202 x 2 l/min (53,4 gal/min)

COMANDO

Força de Tração Máxima da Log Loader188.0 kN
Força de Tração Máxima da Máquina Florestal Geral248.0 kN
Velocidade Máxima de Percurso da Log Loader5.6 km/h
Velocidade Máxima de Percurso da Máquina Florestal Geral4.3 km/h

MECANISMO DE OSCILAÇÃO

Torque de Oscilação73.2 kNm
Velocidade de Oscilação11.5 RPM

ARTICULAÇÃO DA COLHEITADEIRA

Cilindro da Lança - Curso1260.0 mm
Cilindro da Lança - Diâmetro Interno120.0 mm
Cilindro do Braço - Curso1504.0 mm
Cilindro do Braço - Diâmetro Interno140.0 mm

CILINDRO DA CAÇAMBA PADRÃO

Cilindro da Caçamba da Família B1 - Curso1156.0 mm
Cilindro de Caçamba da Família B1 - Diâmetro Interno120.0 mm

MOTOR

Modelo do MotorCat® C7.1 ACERT™
Potência Líquida do Volante110.0 kW
Diâmetro Interno105.0 mm
Curso135.0 mm
Cilindrada7.1 l
Observação (1)A potência líquida anunciada é a potência disponível no volante do motor quando o motor está equipado com ventilador, filtro de ar, silenciador e alternador.
Observação (2)Não é preciso reduzir a potência em altitudes inferiores a 3.000 m (9.000 pés).
EmissõesA 320D2 FM (Forest Machine, Escavadeira Florestal) atende a todos os regulamentos de emissão.
Potência Líquida - SAE J1349/ISO 9249110.0 kW
Potência do Motor - ISO 14396118.0 kW

DIMENSÕES (APROXIMADAS) - SILVICULTURA GERAL**

Altura da lança3040.0 mm
Altura de embarque. (Todos os elevadores com a cabine inclinada)3203.0 mm
Altura total4093.0 mm
Bitola da esteira2380.0 mm
Comprimento até o centro dos roletes3650.0 mm
Comprimento da esteira4475.0 mm
Comprimento de transporte9460.0 mm
Largura do transporte para fora dos passadiços3256.0 mm
Raio de oscilação traseira2721.0 mm
Vão livre sobre o solo479.0 mm

CILINDRO DA CAÇAMBA DO FELLER BUNCHER

Cilindro de Caçamba da Família CB2 - Diâmetro Interno135.0 mm
