CONJUNTO DE RECEPÇÃO Nº 4 (Aust.)



 CONJUNTO DE RECEPÇÃO Nº 4 (Aust.)


O Conjunto de Recepção No. 4 (Aust.) foi projetado para recepção de interceptação e comunicações gerais em locais fixos ou móveis, em radiotelefonia (RT), telegrafia sem fio (CW) e telegrafia sem fio modulada (MCW) na faixa de 1,2 Mc/ s (250 metros) a 20 Mc/s (15 metros). Também foi o conjunto primário para uso com o Wireless Set (Aust.) No. 133 e o secundário para o WS No. 22. Foi feito para o Exército Australiano pela organização australiana Philips.

A cobertura de frequência foi organizada em quatro bandas comutadas da seguinte forma:



BANDA A

1,2 Mc/s

3,3 Mc/s

B E B

3,3 Mc/s

8,2 Mc/s

BANDA C

8,2 Mc/s

13,8 Mc/s

BANDA D

13,8 Mc/s

20 Mc/s

A sensibilidade variou de 1-2 microvolts de entrada em CW a 2-4 microvolts de entrada em RT para uma saída de áudio de 50 miliwatts, entre as bandas.

A seletividade foi:
                                ±   3 Kc/s off ressonância             6 db down ± 7 Kc/s off ressonância 20 db down ± 20 Kc/s off ressonância 60 db down



O No. 4 pode ser operado a partir de 110, 220, 240 ou 260v ac, 40-60 ciclos e também de uma bateria de 6 volts. Além da fonte de alimentação CA, o conjunto possuía um vibrador interno. O consumo de energia foi de aproximadamente 35 watts em CA e 4,5 amperes com a fonte de 6 V CC. O transformador de potência possuía terminais de rosca para várias tensões de entrada, acessíveis após a remoção do conjunto de sua caixa. Houve filtragem extensiva nas linhas dc e ac para minimizar a interferência.

Ele pesava aproximadamente 41 libras (18,6 Kg), mas com acessórios e cobertura de proteção, o peso total era de 66 libras (30 Kg). As dimensões do conjunto eram apenas 19 ½ ”de largura x 10 ½” de profundidade x 9” de altura (483 mm L x 267 mm D x 229 mm H).

A linha de válvulas era: Amplificador de RF
                                        V1A             6U7G V2A 6J8G Amplificador de frequência V3A 6G8G IF,  Detector, AVC V2B 6J8G 1º Amplificador AF, BFO V3B 6G8G 2º Amplificador AF V4A 6X5GT Retificador V5124 6v vibrador







(O manual usa V2A e V2B apenas para indicar que as válvulas são do mesmo tipo.)

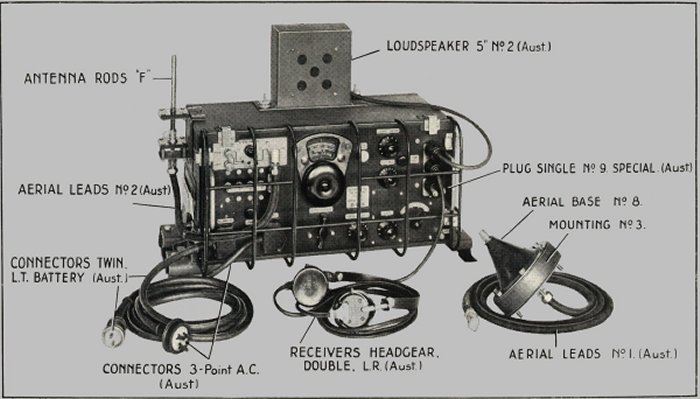

A entrada de antena foi projetada para versatilidade com uma gama de antenas fixas ou móveis. O conjunto foi fornecido com uma seleção de hastes de antena Tipo F e uma Base Aérea Nº 8 para operação em movimento, além de um cabo e contrapeso para uma localização temporária de campo, bem como uma antena horizontal para uma configuração fixa. Uma antena dupla pode ser feita e usada para um ótimo desempenho de frequência fixa.

A afinação foi realizada com um botão de redução estilo “Muirhead” com acionamento direto do disco traseiro e uma função de câmera lenta do disco dianteiro. O capacitor de sintonia de três grupos tem um alcance de 12-420 m fd. O interruptor de mudança de onda opera um mecanismo giratório com um disco com slots de mascaramento para que apenas a banda em uso apareça na janela do mostrador.

A frequência de FI foi de 455 Kc. Não havia filtro de cristal.

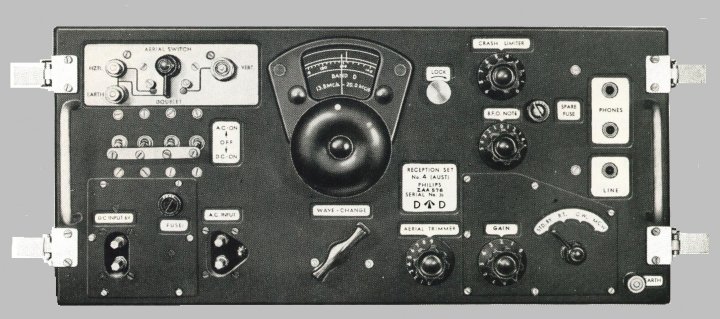

Os controles do painel frontal são – do canto superior esquerdo:

INTERRUPTOR AÉREO HZTL – DUPLO – VERT e terminais aéreos. Refletindo sua finalidade de operação móvel ou fixa, existem terminais de parafuso para um fio horizontal e terra, bem como um acoplamento coaxial Pye para uma antena vertical. O interruptor aéreo de 3 posições permite selecionar as várias opções e aterrar as posições não utilizadas.

SELETOR DE SINTONIA. Como indicado acima, o mostrador Muirhead possui uma operação de câmera direta/lenta incorporada. A escala de discagem indica direto em Mc/s e somente a banda em uso é exibida na janela de discagem.

BLOQUEIO DE DISCAGEM. À direita do mostrador de afinação há uma trava de discagem tipo parafuso.

LIMITADOR DE CRASH. Um potenciômetro para controlar o efeito shunt de dois retificadores de metal back to back através do secundário do transformador de saída de áudio. Em operação, os retificadores oferecem uma alta resistência às voltagens normais de áudio, mas essa resistência diminui rapidamente para voltagens mais altas (como colisões estáticas), efetivamente desviando a voltagem para a terra. O limitador de colisão ajusta o ponto de operação do efeito shunt.

INTERRUPTOR DE ALIMENTAÇÃO   AC ON – OFF – DC ON. Um caso de Heath Robinson de quatro interruptores de alternância de dois movimentos centrais para controlar a fonte de alimentação da rede elétrica ou do vibrador. Se estiver operando a partir de uma bateria, um interruptor alimenta 6 volts ao vibrador e um segundo aplica 6 volts aos filamentos. Na rede elétrica, ambos os cabos de entrada são comutados pelos outros dois interruptores.

NOTA BFO . À direita do painel está um BFO convencional com uma faixa de aproximadamente ± 2000 ciclos.

FUSÍVEL DE REPOSIÇÃO. Pelo menos está prontamente à mão, se necessário.

TELEFONES. Dois fones de ouvido padrão podem ser conectados ou, alternativamente, o pequeno alto-falante de 5” (127 mm) fornecido com o aparelho.

LINHA. Um soquete de saída de linha padrão de 600 ohms.

FORNECIMENTO DC. Um conector militar padrão de 2 pinos. Os componentes de filtragem CC também são fixados na parte traseira deste subpainel, assim como o fusível.

FUSÍVEL. O fusível está na linha de entrada de 6 V CC.

FORNECIMENTO CA. Um conector de 3 pinos tipo militar padrão.

MUDANÇA DE ONDA. Uma alavanca substancial que opera um mecanismo tipo Genebra para mudar as bandas e girar a janela do mostrador com um “kerchunk” satisfatório.

CORTADOR AÉREO. O capacitor do aparador de antena permitia o ajuste fino de qualquer antena que estivesse em uso.

GANHO. Para controlar o ganho de RF e AF. Curiosamente, os potenciômetros de ganho de RF e Áudio são separados, mas agrupados por meio de uma engrenagem atrás do painel frontal.

INTERRUPTOR DE OPERAÇÕES      STD BY – RT – CW – MCW. Auto explicativo. Observe que os botões Gain e Operations Switch e o subpainel podem ser removidos para obter acesso aos controles atrás do painel frontal.

TERRA. Um segundo terminal de terra como alternativa ao da localização do interruptor aéreo.

A melhor descrição desse conjunto seria “utilitária”. Foi construído de forma robusta para suportar o manuseio brusco e usou componentes básicos prontamente disponíveis, de modo que alguns compromissos na construção são aparentes. Certamente não há nada bonito na aparência, com um acabamento em tinta preta crepitante, embora o fundo prateado por trás das designações gravadas possa ter sido "bonito". O painel frontal é afastado do chassi principal para acomodar o mecanismo de discagem e a fonte de alimentação e os controles de ganho e a chave de operações.


PAINEL FRONTAL REMOVIDO, MOSTRANDO MUDANÇA DE BANDA E CONTROLE DE VOLUME RF/AF

O chassi foi chapeado e os componentes tropicalizados.

Referências. Signal Training Vol.III, Folheto Australiano Nº 13, CONJUNTO DE RECEPÇÃO Nº 4 (Aust.) 1943.
