RECEPTOR DE RÁDIO KCR/11 KINGSLEY RAAF AR7 ADAPTADOR DE DIVERSIDADE DUPLO RX3A e KIT DE MODIFICAÇÃO DE RECEPTOR RX6.



 RECEPTOR DE RÁDIO KCR/11 KINGSLEY
RAAF AR7
ADAPTADOR DE DIVERSIDADE DUPLO RX3A
e
KIT DE MODIFICAÇÃO DE RECEPTOR RX6.


                                      RX3A Adaptador de diversidade dupla RX6 Kit seguidor de cátodo

Em 1952, a RAAF publicou a Australian Air Publication 875, que detalhava modificações no Receptor AR7 da RAAF. O adaptador RX3A permite que um AR7 seja usado em um modo de recepção de dupla diversidade. A modificação RX6 adiciona um seguidor de cátodo ao AR7 para uso com o conversor RX3 FSK.

Diversidade Dupla. Duas ou mais antenas estão localizadas bem afastadas e alimentam receptores separados. A saída dos receptores é combinada e a teoria é que haverá menos efeito de desvanecimento do sinal porque, enquanto o sinal em uma antena pode desaparecer, o sinal da outra não será afetado ao mesmo tempo. Para ser eficaz, o sinal IF de cada receptor deve ser idêntico em frequência e, para conseguir isso, o Adaptador RX3A fornece um sinal de oscilador local controlado por cristal comum para ambos os receptores.

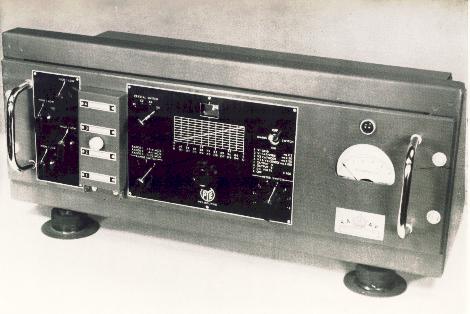

Adaptador de dupla diversidade RX3A

O Adaptador RX3A foi fabricado pela Pye Electronics e é uma caixa independente ou montada em rack contendo uma fonte de alimentação, oscilador de cristal, buffer/multiplicador e duas válvulas seguidoras de cátodo. Possui medição abrangente e existem 4 posições de cristal permitindo que os receptores sejam comutados para diferentes frequências entre 1,5 e 32 Mc/s.

Na configuração de montagem em rack, o RX3A tem 20” de largura x 5 ¼” de altura x 11” de profundidade, incluindo conectores na parte traseira (508 mm L x 133 mm A x 279 mm D). Pesa 24 ½ Pds (11,1 Kg). Em um case independente com amortecedores, para uso móvel, a altura aumentou para 8 ¾” (222 mm H) e o peso para 29 Pds (13,2 Kg).

O complemento da válvula é: V1 6AU6 Crystal Oscillator V2 6AQ5 Buffer/Amplifier V3 6AQ5 Cathode Follower V4 6AQ5 Cathode Follower V5 5Y3GT Rectifier






O adaptador pode funcionar de 100-120v ou 200-240v ac e consumir 52 watts.

Para atingir a faixa de frequência, o oscilador do Adaptador opera no modo fundamental, duplicando, triplicando ou quadruplicando.

                                    1,5 a 3 Mc/s Fundamental a 16 Mc/s Duplicando 16 a 24 Mc/s Triplicando                                     24 a 32 Mc/s Quadruplicando




Existem 4 posições de cristal adequadas para cristais do tipo DC11 e para cada uma há um capacitor variável associado para fornecer um ajuste de frequência menor.

Há também uma chave de 3 posições para as três bobinas de saída sintonizadas do buffer/amplificador e um capacitor de sintonização com um dial vernier para sintonizar o harmônico correto. Para ajudar na afinação de uma escala que lembra a das caixas de bobina AR7, fornece a posição de afinação para várias frequências.

A saída do adaptador é através de dois seguidores de cátodo para soquetes coaxiais na parte traseira do gabinete.

O AR7 foi modificado pela instalação de um soquete coaxial na parte traseira do chassi e uma chave seletora adicional no painel frontal. Um soquete de pino único também foi montado no painel frontal e conectado à linha AVC para que pudesse ser medido.

A chave seletora foi conectada à linha AVC para aterrar ou deixá-la aberta. O fio existente da linha AVC para a chave seletora AVC/BFO foi desconectado. Portanto, agora era possível ativar ou desativar o AVC independentemente do BFO ativado ou desativado.

O fio da caixa de bobina do oscilador HF foi desconectado e, em vez disso, um cabo coaxial conectado do novo soquete coaxial a C14, o capacitor de alimentação de sinal LO para o mixer V3 (6K8G). Por este meio, o sinal LO do Adaptador RX3A é alimentado aos mixers de cada receptor para mantê-los na mesma frequência controlada por cristal.


Hardware RX3A e Kit de Modificação RX6.

Este kit adicionou um seguidor de cátodo ao AR7 para combinar o sinal com o Conversor de Mudança de Frequência RX3.

Consistia em uma pequena caixa de metal contendo o circuito e uma válvula 6AU6. Incluía um soquete coaxial e um conector de 90 graus.

A caixa foi simplesmente fixada com 4 porcas e parafusos na parte traseira do chassi AR7. Quatro fios do RX6 foram soldados à terra, HT, filamento e à placa do amplificador de  FI V5 (6U7). O sinal de 455 Kc/s foi alimentado via cabo coaxial para o conversor FSK.


AR7 com seguidor de cátodo RX6

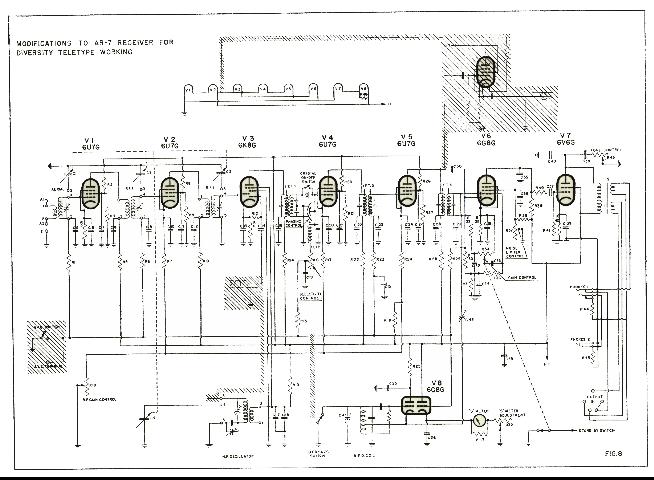

O procedimento para realizar as modificações foi descrito na Ordem de Modificação Sem Fio da RAAF (Terra) No.11.


As áreas sombreadas mostram as modificações.


ALGUMAS FOTOS AR7.

Vista frontal do AR7Vista traseira do AR7Observe diferentes latas IF
Caixa caseira para bobinas de reposiçãoOutra vista frontalVista traseira do chassi. Plugue de alto-falante à esquerda, terra, antena (2), soquete de alimentação
Fonte de alimentação AR7Parte traseira da fonte de alimentaçãoCaixas de bobina AR7
