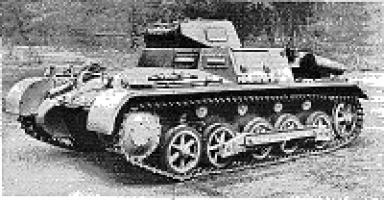

PzKpfw I Ausf B (Panzer I)



Detalhes Gerais Especificações Data (s) Operacional (is) 1935 - 1941 Classificação de artilharia SdKfz 101 Quantidade produzida 675 Peso desconhecido Equipe técnica 2 MG é pequeno 2 Grande de MG (> 10 mm) n / D Comprimento 4,52 mtr Largura 2,09 mtr Altura 1,72 mtr Detalhes / desempenho do motor Velocidade máxima da estrada 25 mph Velocidade máxima de cross country 11 mph Range Road 106 milhas Range Cross Country desconhecido Tipo de combustível Gasolina Capacidade de combustível desconhecido Horse Power 100 hp Potência / Peso desconhecido Informações gerais O PzKpfw I Auf B foi construído utilizando o chassi Ausf A alongado projetado para o Kleiner Panzerbefehlswagen I depois que se percebeu que o PzKpfw I Ausf A tinha baixa potência e um motor sujeito a superaquecimento. Ele usava a mesma superestrutura e torre do PzKpfw I, mas tinha um motor aprimorado produzindo 100 HP. Foi conduzido por esteira com o motor e roda dentada de transmissão para a frente do veículo, a esteira alimentada sob 5 rodas e, em seguida, sob uma roda-guia traseira, finalmente retornando à roda dentada de transmissão dianteira por meio de 4 rolos de retorno. Detalhes da armadura Torre Frente 13mm @ 10 ° (13 mm) Lateral 13mm @ 22 ° (14mm) Traseira 13mm @ 22 ° (14mm) Topo 8mm @ 85 ° (8mm) Superestrutura Frente 13mm @ 23 ° (14mm) Lateral 13mm @ 22 ° (14mm) Traseira 13mm @ 0 ° (13 mm) Topo 6mm @ 85 ° (6mm) casco Frente 13mm @ 27 ° (15mm) Lateral 13mm @ 0 ° (13 mm) Traseira 13mm @ 19 ° (14mm) Topo 6mm @ 90 ° (6mm) Armadura (x) mm @ (y) ° (mm @ 0 ° efetivo) Armadura Eficaz - Máximo 15 mm - Mínimo 6 mm

A probabilidade de acerto é baseada em um painel estático de 2 x 2,4 metros a 0 graus (vertical) no intervalo especificado.
