VISÃO GERAL

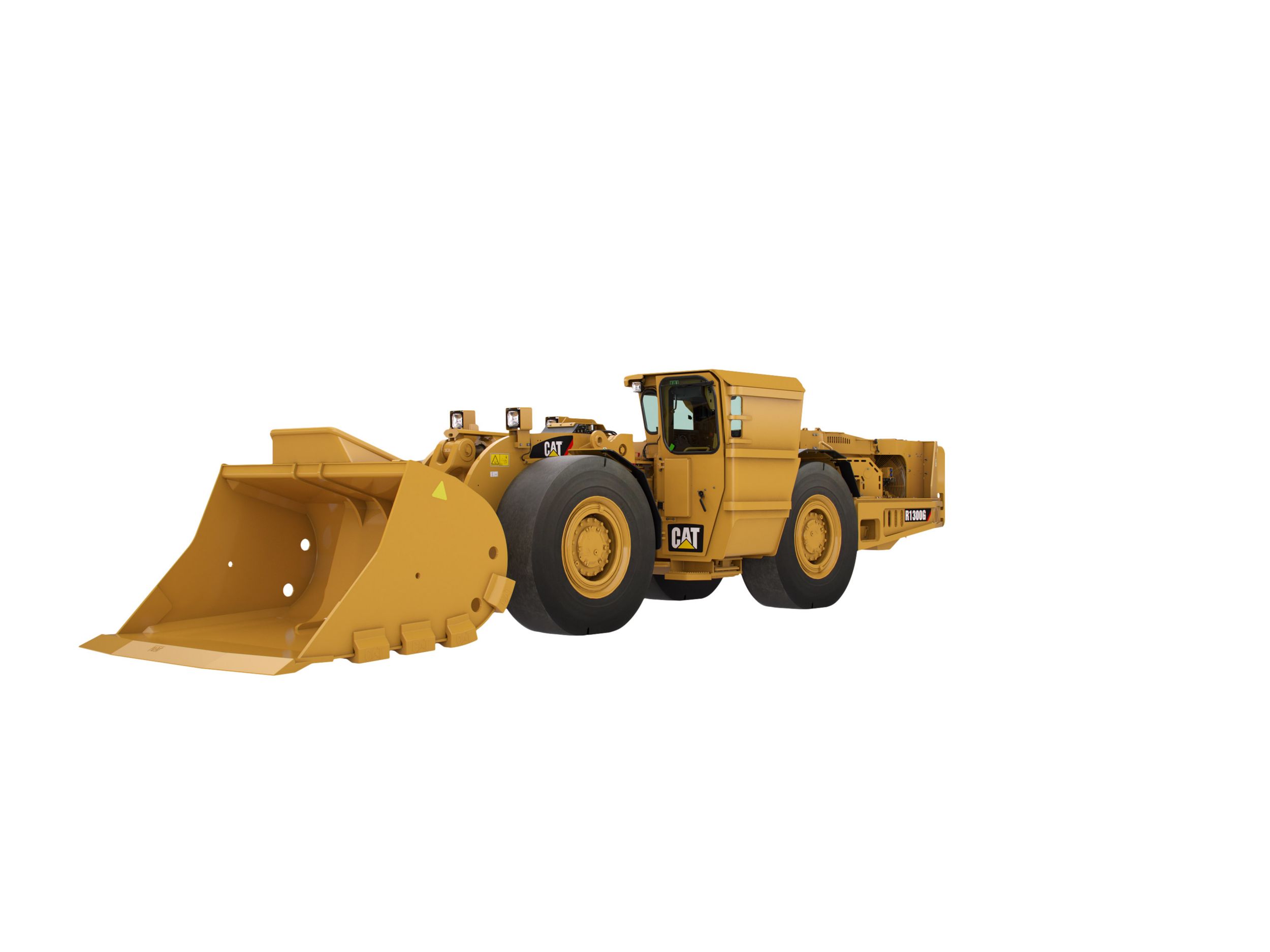

A carregadeira subterrânea R1300G foi projetada para proporcionar carregamento e deslocamento de alta produção e baixo custo por tonelada em aplicações de mineração subterrânea. O projeto compacto com desempenho ágil, a estrutura robusta e a manutenção simplificada garantem produtividade excelente, longa vida útil e baixos custos de operação. Criado para desempenho e conforto, feito para durar.
ESPECIFICAÇÃO DE OPERAÇÃO
Capacidade de Carga Útil Nominal | 6800.0 kg |
Carga de Tombamento Estática Adiante dos Braços de Levantamento Horizontal | 20575.0 kg |
Carga de Tombamento Estática, Giro Total, Braços de Levantamento Horizontal | 17870.0 kg |
Força de Desagregação (SAE) | 12020.0 kg |
Volume Bruto da Máquina | 27750.0 kg |
PESOS
Vazia | 20950.0 kg |
Carregada | 27750.0 kg |
Carregado - Eixo Dianteiro | 18620.0 kg |
Carregado - Eixo Traseiro | 9130.0 kg |
Vazio - Eixo Dianteiro | 8150.0 kg |
Vazio - Eixo Traseiro | 12800.0 kg |
TRANSMISSÃO
Avanço em 1ª | 5.0 km/h |
Avanço em 2ª | 9.0 km/h |
Avanço em 3ª | 17.0 km/h |
Avanço em 4ª | 24.0 km/h |
Ré em 1ª | 5.0 km/h |
Ré em 2ª | 8.0 km/h |
Ré em 3ª | 15.0 km/h |
Ré em 4ª | 23.0 km/h |
TEMPO DE CICLO HIDRÁULICO
Levantamento | 5.0 Segundos |
Despejo | 2.0 Segundos |
Tempo Total de Ciclo | 9.3 Segundos |
Abaixar, esvaziar, flutuar abaixada | 2.3 Segundos |
CAPACIDADES DA CAÇAMBA
Capacidades da Caçamba | 2,4 a 3,4 m³ (3,1 a 4,4 yd³) |
Caçamba Basculante - 1 | 2.4 m³ |
Caçamba Basculante - 2 | 2.8 m³ |
Caçamba Basculante - 3 (Caçamba Padrão) | 3.1 m³ |
Caçamba Basculante - 4 | 3.4 m³ |
Caçamba Ejetora | 2.4 m³ |
DIMENSÕES DE CURVA
Raio de Folga Externo | 5741.0 mm |
Raio de Folga Interno | 2825.0 mm |
Oscilação do Eixo | 10° |
Ângulo de Articulação | 42,5° |
PNEUS
Tamanho do Pneu | 17,5 × R25 VSMS |
CAPACIDADES DE REABASTECIMENTO EM SERVIÇO
Cárter do Motor com Filtro | 25.0 l |
Diferencial Frontal e Comandos Finais | 38.0 l |
Diferencial Traseiro e Comandos Finais | 42.0 l |
Reservatório Hidráulico | 88.0 l |
Sistema de Arrefecimento | 67.0 l |
Tanque de Combustível | 295.0 l |
Transmissão | 45.0 l |
PADRÕES
Cabine/FOPS | ISO 3449, SAE J231, AS2294.3, EN13627 |
Cabine/ROPS | ISO 3471, SAE J1040, AS2294.2, EN13510 |
Freios | ISO 3450, AS2958.1, CAN-CSA424.30-M90 |
