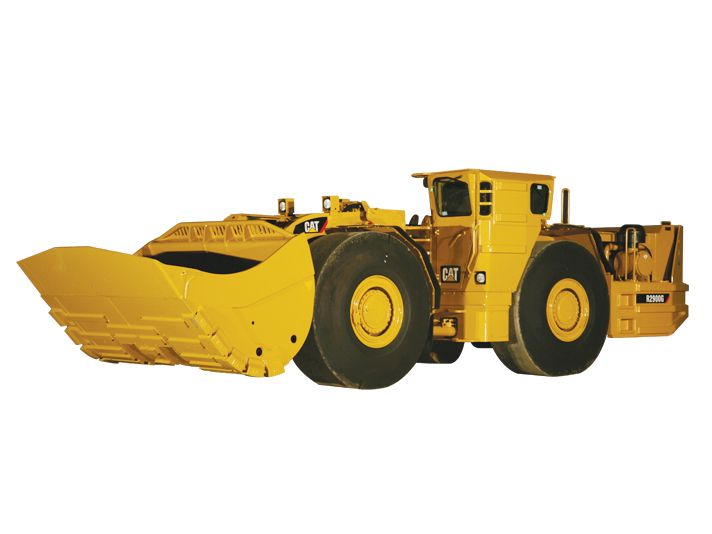

SUBTERRÂNEO - ROCHA DURA R2900G


VISÃO GERAL

A carregadeira subterrânea R2900G foi projetada para proporcionar carregamento e deslocamento de alta produção e baixo custo por tonelada em aplicações de mineração subterrânea. O projeto compacto com desempenho ágil, a estrutura robusta e a manutenção simplificada garantem produtividade excelente, longa vida útil e baixos custos de operação. Criado para desempenho e conforto, feito para durar.

MOTOR

UNIDADES:
Modelo do MotorCat® C15 ACERT™
Potência Nominal1800.0 RPM
Potência Bruta - SAE J1995305.0 kW
Diâmetro Interno137.2 mm
Curso171.5 mm
Cilindrada15.2 l
Potência Bruta - Motor Tier 3 - SAE J1995305.0 kW
Potência Bruta - Motor VR - SAE J1995305.0 kW

ESPECIFICAÇÃO DE OPERAÇÃO

Capacidade de Carga Útil Nominal17200.0 kg
Volume Bruto da Máquina70350.0 kg
Carga de Tombamento Estática Adiante dos Braços de Levantamento Horizontal39923.0 kg
Carga de Tombamento Estática, Giro Total, Braços de Levantamento Horizontal34069.0 kg
Força de Desagregação (SAE)27346.0 kg

TRANSMISSÃO

Avanço em 1ª5.4 km/h
Avanço em 2ª9.7 km/h
Avanço em 3ª17.3 km/h
Avanço em 4ª29.8 km/h
Ré em 1ª6.6 km/h
Ré em 2ª11.8 km/h
Ré em 3ª21.0 km/h
Ré em 4ª35.5 km/h

TEMPO DE CICLO HIDRÁULICO

Levantamento9.2 Segundos
Despejo3.4 Segundos
Abaixar, esvaziar, flutuar abaixada3.1 Segundos
Tempo Total de Ciclo15.7 Segundos

CAPACIDADES DA CAÇAMBA

Capacidades da Caçamba6,3 a 8,9 m³ (8,2 a 11,6 yd³)
Caçamba Basculante - 1**6.3 m³
Caçamba Basculante - 2**7.2 m³
Caçamba Basculante - 3**8.3 m³
Caçamba Basculante - 4**8.9 m³

DIMENSÕES DE CURVA

Oscilação do Eixo
Ângulo de Articulação42,5°
Raio de Folga Externo7323.0 mm
Raio de Folga Interno3383.0 mm

PNEUS

Tamanho do Pneu29,5 × 29 34 PLY VSMS

CAPACIDADES DE REABASTECIMENTO EM SERVIÇO

Cárter do Motor34.0 l
Diferencial e Comandos Finais Dianteiros (com Sistema de Arrefecimento do Óleo do Eixo)159.0 l
Diferencial e Comandos Finais Traseiros (com Sistema de Arrefecimento do Óleo do Eixo)167.0 l
Diferencial Frontal e Comandos Finais119.0 l
Diferencial Traseiro e Comandos Finais127.0 l
Reservatório Hidráulico140.0 l
Sistema de Arrefecimento75.0 l
Tanque de Combustível (Duplo)1425.0 l
Transmissão62.0 l

PADRÕES

Cabine/FOPSISO 3449, SAE J231, AS2294.3, EN13627
Cabine/ROPSISO 3471, SAE J1040, AS2294.2, EN13510
FreiosISO 3450, AS2958.1, CAN-CSA424.30-M90

PESOS

Vazio*50209.0 kg
Carregado*67409.0 kg
Observação*Peso Calculado.
Carregado - Eixo Dianteiro50220.0 kg
Carregado - Eixo Traseiro17189.0 kg
Vazio - Eixo Dianteiro23057.0 kg
Vazio - Eixo Traseiro27152.0 kg
